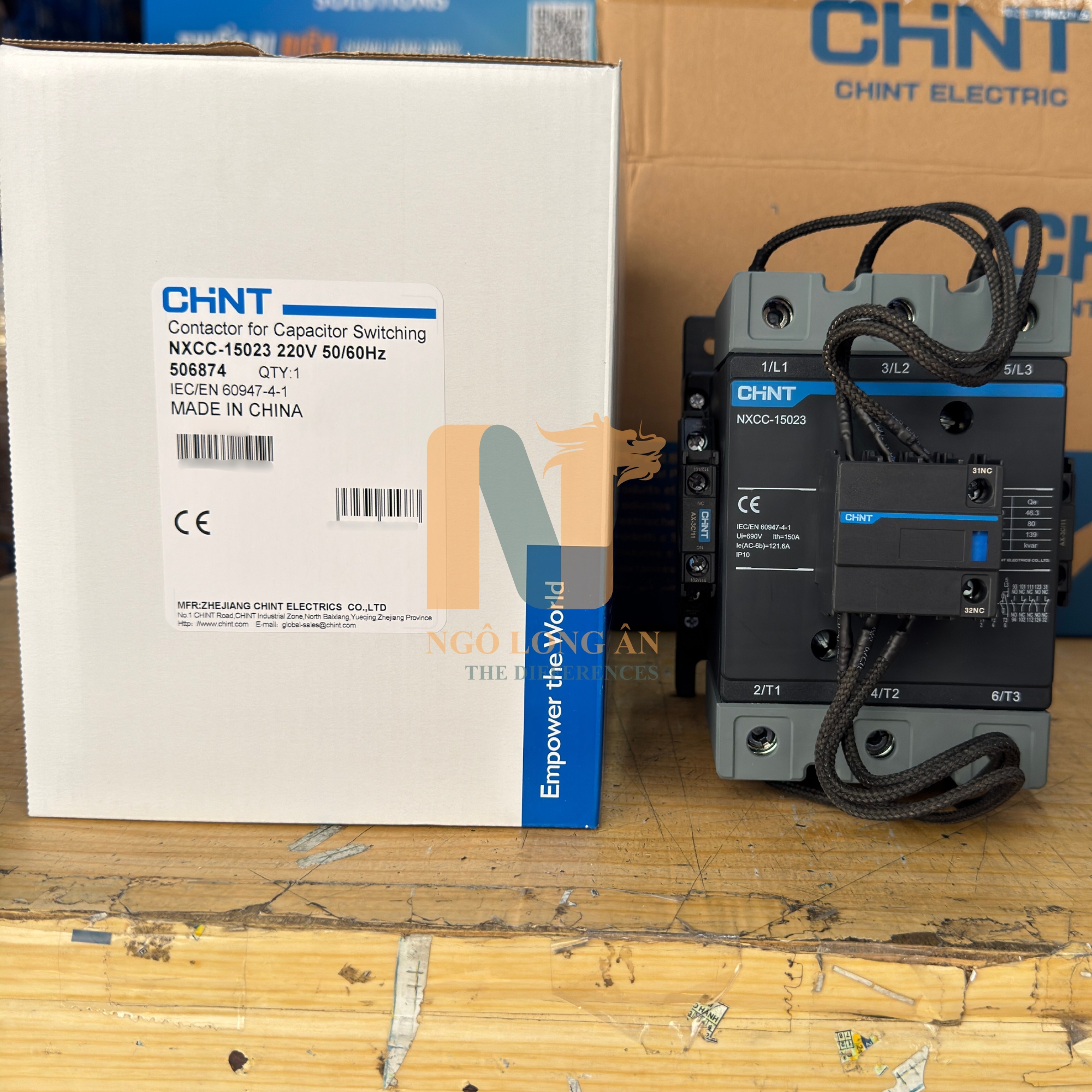

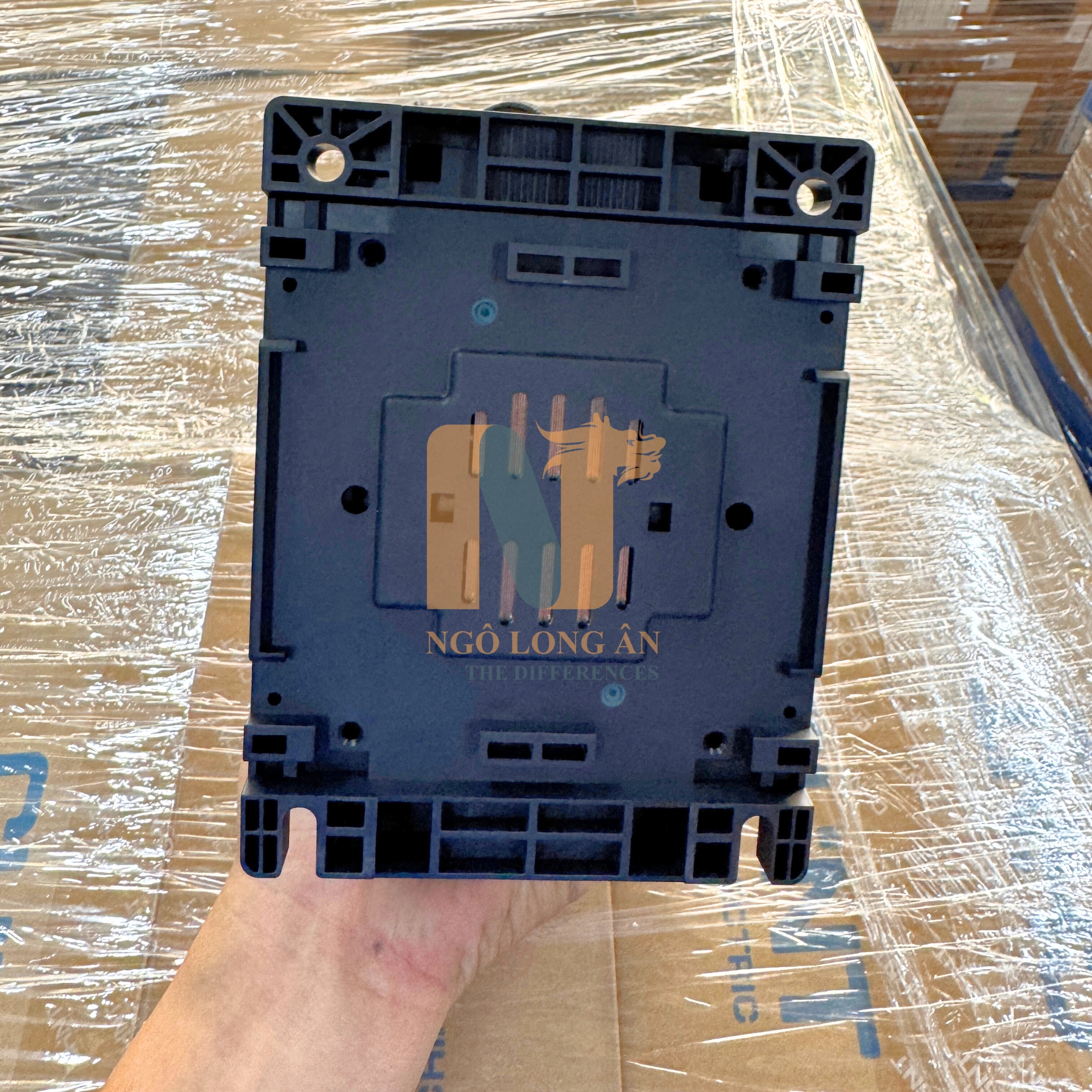

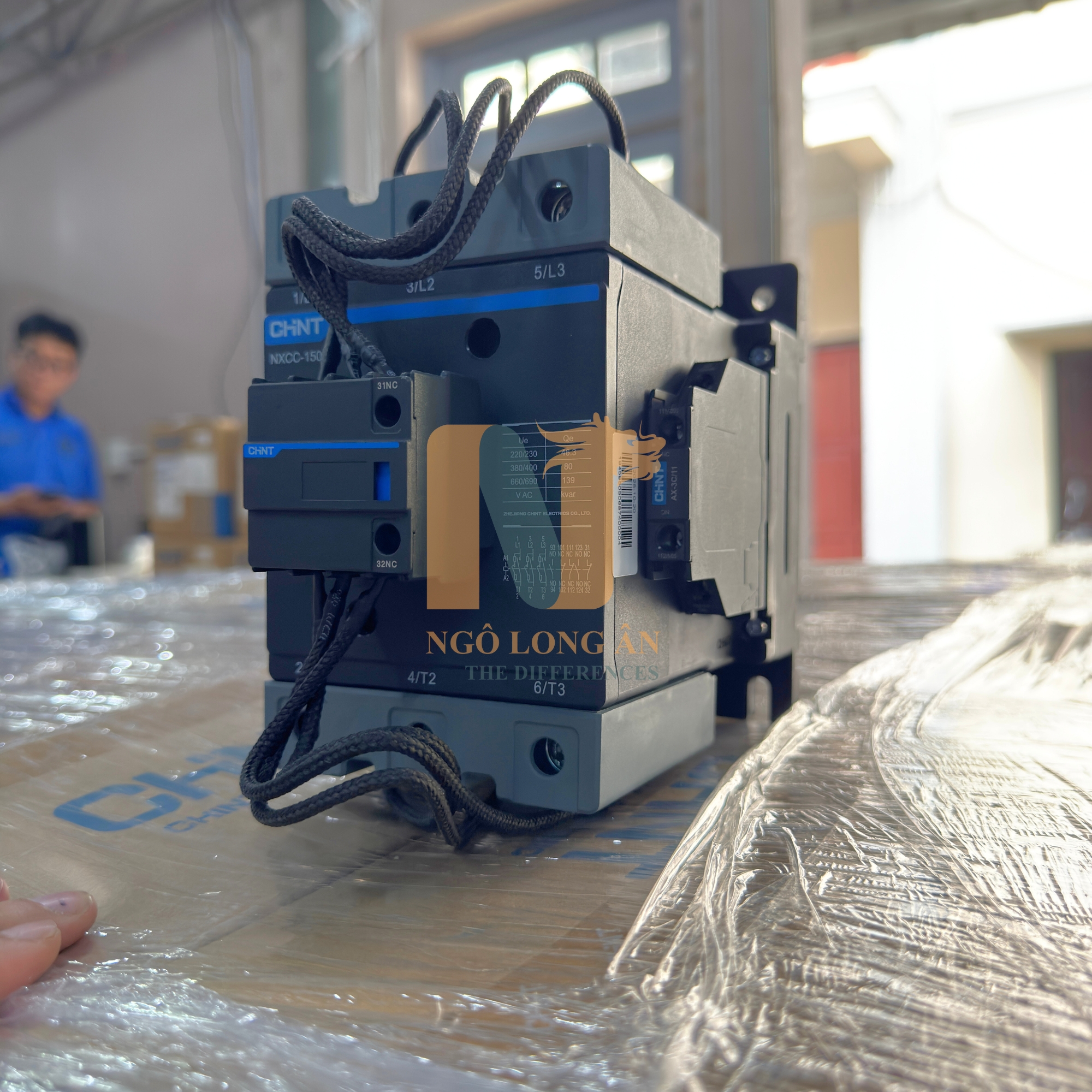

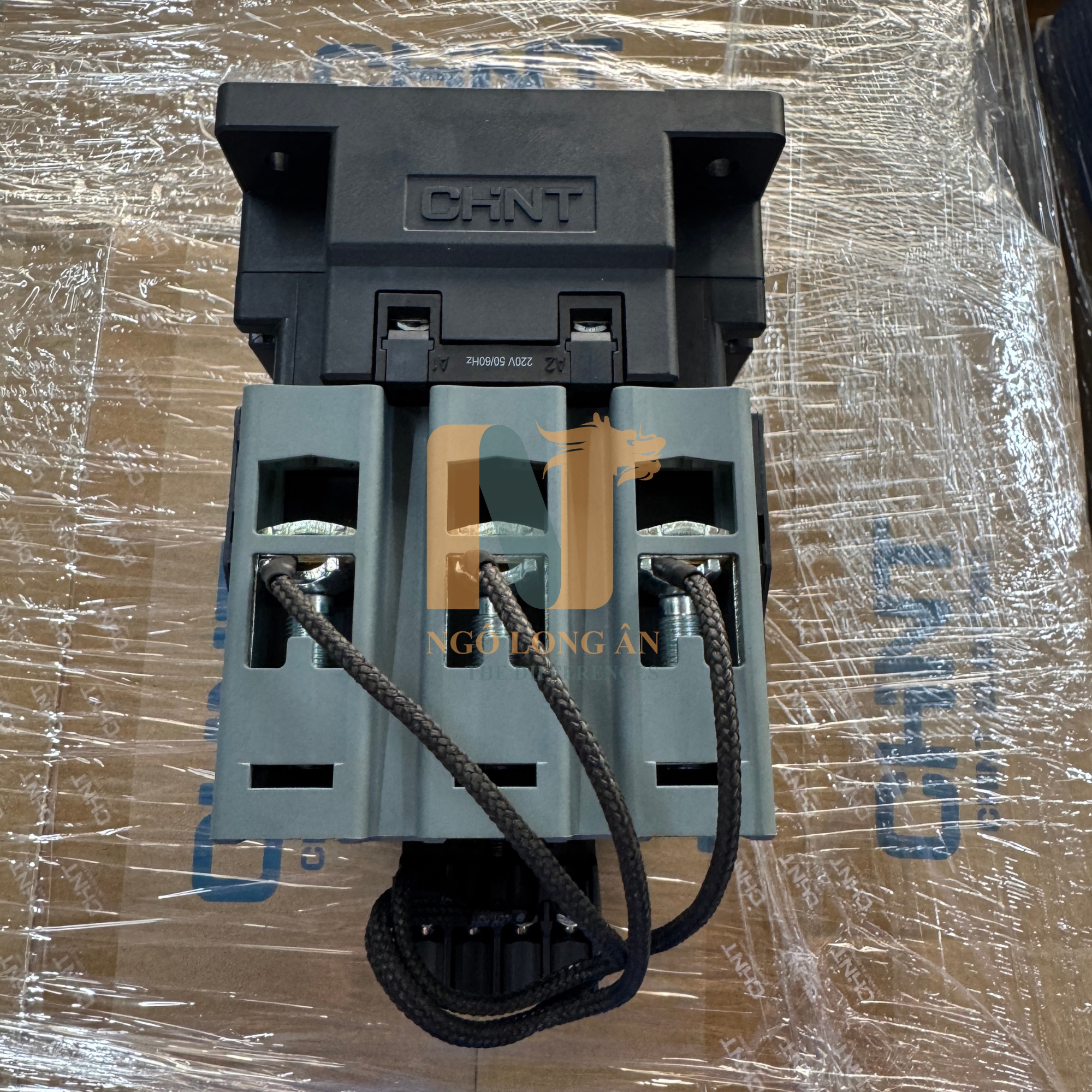

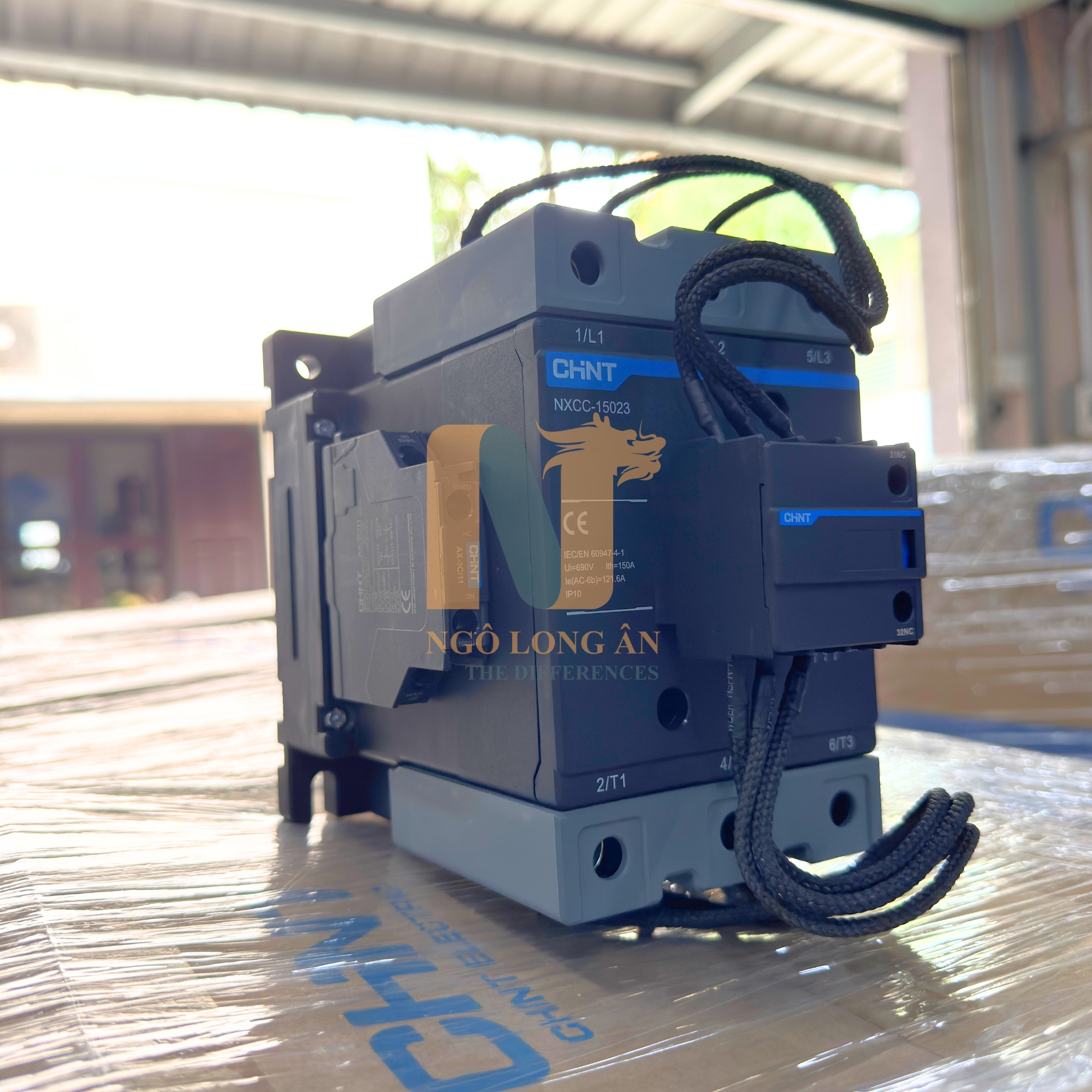

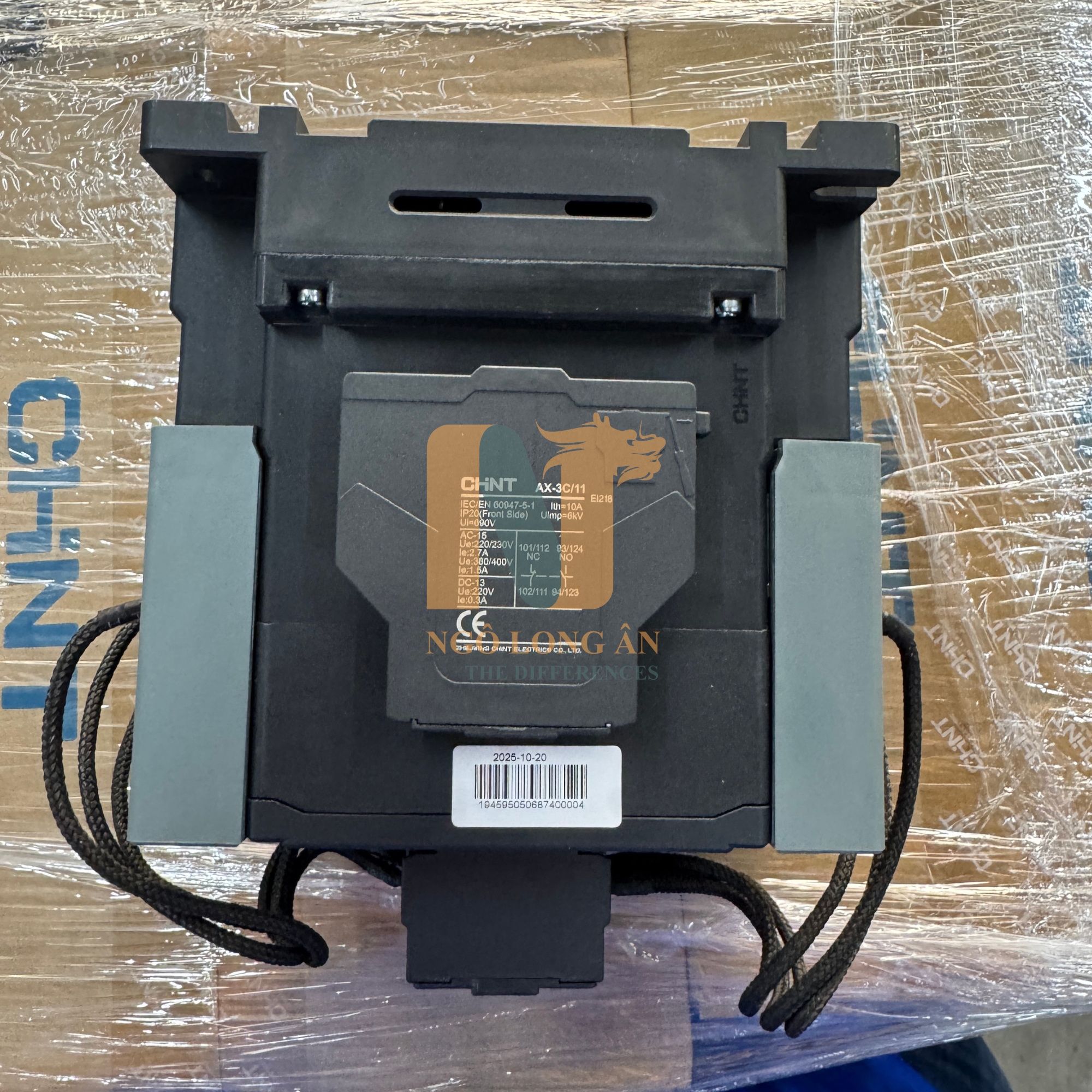

Contactor Chuyển Mạch Tụ Bù Chint NXCC Series
Contactor Chuyển Mạch Tụ Bù Chint NXCC Series - Ảnh 2
Contactor Chuyển Mạch Tụ Bù Chint NXCC Series - Ảnh 3
Contactor Chuyển Mạch Tụ Bù Chint NXCC Series - Ảnh 4
Contactor Chuyển Mạch Tụ Bù Chint NXCC Series - Ảnh 5
Contactor Chuyển Mạch Tụ Bù Chint NXCC Series - Ảnh 6
Contactor Chuyển Mạch Tụ Bù Chint NXCC Series - Ảnh 7
Contactor Chuyển Mạch Tụ Bù Chint NXCC Series - Ảnh 8
Contactor Chuyển Mạch Tụ Bù Chint NXCC Series - Ảnh 9

Contactor Chuyển Mạch Tụ Bù Chint NXCC Series

Add to compare
SKU: NXCC-15023 220 V 50/60 Hz Danh mục: , ,
Mô tả

Contactor Chuyển Mạch Tụ Bù Chint NXCC Series – Giải pháp chống dòng xung hiệu quả, tối ưu tuổi thọ hệ thống

Contactor Chint NXCC là dòng thiết bị chuyên dụng cho việc đóng cắt tụ bù trong hệ thống bù công suất phản kháng hạ thế. Với khả năng giới hạn dòng xung vượt trội, NXCC giúp hệ thống vận hành ổn định, bảo vệ tụ bù và nâng cao độ bền của toàn bộ tủ bù.

  1. Ứng dụng & Tiêu chuẩn

Ứng dụng:
NXCC được sử dụng để đóng/cắt các tụ bù mắc song song trong mạng điện có điện áp làm việc đến 690V, phù hợp cho mọi tủ bù công suất phản kháng hạ thế.

Tiêu chuẩn:
Sản phẩm đáp ứng tiêu chuẩn IEC/EN 60947-4-1, đảm bảo độ tin cậy và tính an toàn trong vận hành.

  1. Ưu điểm nổi bật
  • Giới hạn dòng xung cực tốt: NXCC kiểm soát dòng khởi động của tụ bù lên đến 20 × Ie, giảm thiểu hư hại cho tụ và các thiết bị đóng cắt.
  • Dải dòng rộng: Ith từ 25A đến 170A, dễ dàng đáp ứng nhiều mức công suất bù khác nhau.
  • Thiết kế chuyên dụng cho tụ bù: Tích hợp điện trở tiền nạp giúp giảm dòng nạp ban đầu, từ đó tăng tuổi thọ tụ và tiếp điểm.
  • Nhiều lựa chọn điện áp cuộn dây: 110V, 127V, 220V, 380V, 415V.
  • Độ tin cậy cao: Vận hành ổn định theo tiêu chuẩn quốc tế, phù hợp lắp trong mọi tủ điện hạ thế.
  1. Thông số kỹ thuật
    Ith Main Contacts Auxiliary Contacts Coil Model Description Code
    25 A 3P 1 NO+2 NC AC 110 V 50/60 Hz NXCC-2512 110 V 50/60 Hz 506892
    25 A 3P 1 NO+2 NC AC 127 V 50/60 Hz NXCC-2512 127 V 50/60 Hz 506893
    25 A 3P 1 NO+2 NC AC 220 V 50/60 Hz NXCC-2512 220 V 50/60 Hz 506894
    25 A 3P 1 NO+2 NC AC 380 V 50/60 Hz NXCC-2512 380 V 50/60 Hz 506895
    25 A 3P 1 NO+2 NC AC 415 V 50/60 Hz NXCC-2512 415 V 50/60 Hz 506896
    25 A 3P 1 NO+2 NC AC 440 V 50/60 Hz NXCC-2512 440 V 50/60 Hz 510247
    25 A 3P 2 NO+1 NC AC 110 V 50/60 Hz NXCC-2521 110 V 50/60 Hz 506897
    25 A 3P 2 NO+1 NC AC 127 V 50/60 Hz NXCC-2521 127 V 50/60 Hz 506898
    25 A 3P 2 NO+1 NC AC 220 V 50/60 Hz NXCC-2521 220 V 50/60 Hz 506899
    25 A 3P 2 NO+1 NC AC 380 V 50/60 Hz NXCC-2521 380 V 50/60 Hz 506900
    25 A 3P 2 NO+1 NC AC 415 V 50/60 Hz NXCC-2521 415 V 50/60 Hz 506901
    25 A 3P 2 NO+1 NC AC 440 V 50/60 Hz NXCC-2521 440 V 50/60 Hz 510248
    32 A 3P 1 NO+2 NC AC 110 V 50/60 Hz NXCC-3212 110 V 50/60 Hz 506902
    32 A 3P 1 NO+2 NC AC 127 V 50/60 Hz NXCC-3212 127 V 50/60 Hz 506903
    32 A 3P 1 NO+2 NC AC 220 V 50/60 Hz NXCC-3212 220 V 50/60 Hz 506904
    32 A 3P 1 NO+2 NC AC 380 V 50/60 Hz NXCC-3212 380 V 50/60 Hz 506905
    32 A 3P 1 NO+2 NC AC 415 V 50/60 Hz NXCC-3212 415 V 50/60 Hz 506906
    32 A 3P 1 NO+2 NC AC 440 V 50/60 Hz NXCC-3212 440 V 50/60 Hz 510249
    32 A 3P 2 NO+1 NC AC 110 V 50/60 Hz NXCC-3221 110 V 50/60 Hz 506907
    32 A 3P 2 NO+1 NC AC 127 V 50/60 Hz NXCC-3221 127 V 50/60 Hz 506908
    32 A 3P 2 NO+1 NC AC 220 V 50/60 Hz NXCC-3221 220 V 50/60 Hz 506909
    32 A 3P 2 NO+1 NC AC 380 V 50/60 Hz NXCC-3221 380 V 50/60 Hz 506910
    32 A 3P 2 NO+1 NC AC 415 V 50/60 Hz NXCC-3221 415 V 50/60 Hz 506911
    32 A 3P 2 NO+1 NC AC 440 V 50/60 Hz NXCC-3221 440 V 50/60 Hz 510250
    43 A 3P 1 NO+2 NC AC 110 V 50/60 Hz NXCC-4312 110 V 50/60 Hz 506912
    43 A 3P 1 NO+2 NC AC 127 V 50/60 Hz NXCC-4312 127 V 50/60 Hz 506913
    43 A 3P 1 NO+2 NC AC 220 V 50/60 Hz NXCC-4312 220 V 50/60 Hz 506914
    43 A 3P 1 NO+2 NC AC 380 V 50/60 Hz NXCC-4312 380 V 50/60 Hz 506915
    43 A 3P 1 NO+2 NC AC 415 V 50/60 Hz NXCC-4312 415 V 50/60 Hz 506916
    43 A 3P 1 NO+2 NC AC 440 V 50/60 Hz NXCC-4312 440 V 50/60 Hz 510251
    43 A 3P 2 NO+1 NC AC 110 V 50/60 Hz NXCC-4321 110 V 50/60 Hz 506917
    43 A 3P 2 NO+1 NC AC 127 V 50/60 Hz NXCC-4321 127 V 50/60 Hz 506918
    43 A 3P 2 NO+1 NC AC 220 V 50/60 Hz NXCC-4321 220 V 50/60 Hz 506919
    43 A 3P 2 NO+1 NC AC 380 V 50/60 Hz NXCC-4321 380 V 50/60 Hz 506920
    43 A 3P 2 NO+1 NC AC 415 V 50/60 Hz NXCC-4321 415 V 50/60 Hz 506921
    43 A 3P 2 NO+1 NC AC 440 V 50/60 Hz NXCC-4321 440 V 50/60 Hz 510252
    63 A 3P 1 NO+2 NC AC 110 V 50/60 Hz NXCC-6312 110 V 50/60 Hz 506922
    63 A 3P 1 NO+2 NC AC 127 V 50/60 Hz NXCC-6312 127 V 50/60 Hz 506923
    63 A 3P 1 NO+2 NC AC 220 V 50/60 Hz NXCC-6312 220 V 50/60 Hz 506924
    63 A 3P 1 NO+2 NC AC 380 V 50/60 Hz NXCC-6312 380 V 50/60 Hz 506925
    63 A 3P 1 NO+2 NC AC 415 V 50/60 Hz NXCC-6312 415 V 50/60 Hz 506926
    63 A 3P 1 NO+2 NC AC 440 V 50/60 Hz NXCC-6312 440 V 50/60 Hz 510253
    63 A 3P 2 NO+1 NC AC 110 V 50/60 Hz NXCC-6321 110 V 50/60 Hz 506927
    63 A 3P 2 NO+1 NC AC 127 V 50/60 Hz NXCC-6321 127 V 50/60 Hz 506928
    63 A 3P 2 NO+1 NC AC 220 V 50/60 Hz NXCC-6321 220 V 50/60 Hz 506929
    63 A 3P 2 NO+1 NC AC 380 V 50/60 Hz NXCC-6321 380 V 50/60 Hz 506930
    63 A 3P 2 NO+1 NC AC 415 V 50/60 Hz NXCC-6321 415 V 50/60 Hz 506931
    63 A 3P 2 NO+1 NC AC 440 V 50/60 Hz NXCC-6321 440 V 50/60 Hz 510254
    95 A 3P 1 NO+2 NC AC 110 V 50/60 Hz NXCC-9512 110 V 50/60 Hz 506932
    95 A 3P 1 NO+2 NC AC 127 V 50/60 Hz NXCC-9512 127 V 50/60 Hz 506933
    95 A 3P 1 NO+2 NC AC 220 V 50/60 Hz NXCC-9512 220 V 50/60 Hz 506934
    95 A 3P 1 NO+2 NC AC 380 V 50/60 Hz NXCC-9512 380 V 50/60 Hz 506935
    95 A 3P 1 NO+2 NC AC 415 V 50/60 Hz NXCC-9512 415 V 50/60 Hz 506936
    95 A 3P 1 NO+2 NC AC 440 V 50/60 Hz NXCC-9512 440 V 50/60 Hz 510255
    95 A 3P 2 NO+1 NC AC 110 V 50/60 Hz NXCC-9521 110 V 50/60 Hz 506937
    95 A 3P 2 NO+1 NC AC 127 V 50/60 Hz NXCC-9521 127 V 50/60 Hz 506938
    95 A 3P 2 NO+1 NC AC 220 V 50/60 Hz NXCC-9521 220 V 50/60 Hz 506939
    95 A 3P 2 NO+1 NC AC 380 V 50/60 Hz NXCC-9521 380 V 50/60 Hz 506940
    95 A 3P 2 NO+1 NC AC 415 V 50/60 Hz NXCC-9521 415 V 50/60 Hz 506941
    95 A 3P 2 NO+1 NC AC 440 V 50/60 Hz NXCC-9521 440 V 50/60 Hz 510256
    115 A 3P 1 NO+2 NC AC 110 V 50/60 Hz NXCC-11512 110 V 50/60 Hz 506862
    115 A 3P 1 NO+2 NC AC 127 V 50/60 Hz NXCC-11512 127 V 50/60 Hz 506863
    115 A 3P 1 NO+2 NC AC 220 V 50/60 Hz NXCC-11512 220 V 50/60 Hz 506864
    115 A 3P 1 NO+2 NC AC 380 V 50/60 Hz NXCC-11512 380 V 50/60 Hz 506865
    115 A 3P 1 NO+2 NC AC 415 V 50/60 Hz NXCC-11512 415 V 50/60 Hz 506866
    115 A 3P 1 NO+2 NC AC 440 V 50/60 Hz NXCC-11512 440 V 50/60 Hz 510241
    115 A 3P 2 NO+1 NC AC 110 V 50/60 Hz NXCC-11521 110 V 50/60 Hz 506867
    115 A 3P 2 NO+1 NC AC 127 V 50/60 Hz NXCC-11521 127 V 50/60 Hz 506868
    115 A 3P 2 NO+1 NC AC 220 V 50/60 Hz NXCC-11521 220 V 50/60 Hz 506869
    115 A 3P 2 NO+1 NC AC 380 V 50/60 Hz NXCC-11521 380 V 50/60 Hz 506870
    115 A 3P 2 NO+1 NC AC 415 V 50/60 Hz NXCC-11521 415 V 50/60 Hz 506871
    115 A 3P 2 NO+1 NC AC 440 V 50/60 Hz NXCC-11521 440 V 50/60 Hz 510242
    150 A 3P 2 NO+3 NC AC 110 V 50/60 Hz NXCC-15023 110 V 50/60 Hz 506872
    150 A 3P 2 NO+3 NC AC 127 V 50/60 Hz NXCC-15023 127 V 50/60 Hz 506873
    150 A 3P 2 NO+3 NC AC 220 V 50/60 Hz NXCC-15023 220 V 50/60 Hz 506874
    150 A 3P 2 NO+3 NC AC 380 V 50/60 Hz NXCC-15023 380 V 50/60 Hz 506875
    150 A 3P 2 NO+3 NC AC 415 V 50/60 Hz NXCC-15023 415 V 50/60 Hz 506876
    150 A 3P 2 NO+3 NC AC 440 V 50/60 Hz NXCC-15023 440 V 50/60 Hz 510243
    150 A 3P 3 NO+2 NC AC 110 V 50/60 Hz NXCC-15032 110 V 50/60 Hz 506877
    150 A 3P 3 NO+2 NC AC 127 V 50/60 Hz NXCC-15032 127 V 50/60 Hz 506878
    150 A 3P 3 NO+2 NC AC 220 V 50/60 Hz NXCC-15032 220 V 50/60 Hz 506879
    150 A 3P 3 NO+2 NC AC 380 V 50/60 Hz NXCC-15032 380 V 50/60 Hz 506880
    150 A 3P 3 NO+2 NC AC 415 V 50/60 Hz NXCC-15032 415 V 50/60 Hz 506881
    150 A 3P 3 NO+2 NC AC 440 V 50/60 Hz NXCC-15032 440 V 50/60 Hz 510244
    170 A 3P 2 NO+3 NC AC 110 V 50/60 Hz NXCC-17023 110 V 50/60 Hz 506882
    170 A 3P 2 NO+3 NC AC 127 V 50/60 Hz NXCC-17023 127 V 50/60 Hz 506883
    170 A 3P 2 NO+3 NC AC 220 V 50/60 Hz NXCC-17023 220 V 50/60 Hz 506884
    170 A 3P 2 NO+3 NC AC 380 V 50/60 Hz NXCC-17023 380 V 50/60 Hz 506885
    170 A 3P 2 NO+3 NC AC 415 V 50/60 Hz NXCC-17023 415 V 50/60 Hz 506886
    170 A 3P 2 NO+3 NC AC 440 V 50/60 Hz NXCC-17023 440 V 50/60 Hz 510245
    170 A 3P 3 NO+2 NC AC 110 V 50/60 Hz NXCC-17032 110 V 50/60 Hz 506887
    170 A 3P 3 NO+2 NC AC 127 V 50/60 Hz NXCC-17032 127 V 50/60 Hz 506888
    170 A 3P 3 NO+2 NC AC 220 V 50/60 Hz NXCC-17032 220 V 50/60 Hz 506889
    170 A 3P 3 NO+2 NC AC 380 V 50/60 Hz NXCC-17032 380 V 50/60 Hz 506890
    170 A 3P 3 NO+2 NC AC 415 V 50/60 Hz NXCC-17032 415 V 50/60 Hz 506891
    170 A 3P 3 NO+2 NC AC 440 V 50/60 Hz NXCC-17032 440 V 50/60 Hz 510246



    Kích thước & phương pháp lắp





Model type Amax Bmax Cmax Dmax a b c d Φ1 Φ2 Remarks
NXCC-25 80 45.5 122 75 35±0.31 48±0.31 – 11.4 4.5 – Lắp bằng vít hoặc thanh ray DIN 35mm
NXCC-32~43 90 56.5 129 87 40±0.31 48±0.31 – 14.2 4.5 – Lắp bằng vít hoặc thanh ray DIN 35mm
NXCC-63 132 77 151 129 64±0.32 100~110 105±0.57 20 6 6.5 Lắp bằng vít hoặc thanh ray DIN 35mm/75mm
NXCC-95~115 135 87 160 132 74±0.32 105~118.5 105±0.57 24 6.2 6.5 Lắp bằng vít hoặc thanh ray DIN 35mm/75mm
NXCC-150~170 203 127 190 160 96±0.5 133.6±0.8 – 36 7 – Lắp đặt bằng vít

Kích thước ngoại hình và lắp đặt của NXCC-25~43

Kích thước ngoại hình và lắp đặt của NXCC-63~115



Kích thước ngoại hình và lắp đặt của NXCC-150~170



👉 Liên hệ ngay để nhận báo giá tốt nhất và tư vấn giải pháp tủ bù tối ưu cho hệ thống điện của bạn!

#ContactorChint #NXCC #TuBuChint #TuBuCongSuat #CapacitorContactor #Chint #ThietBiDienHaThe #NXCCSeries #ChongDongXung

Thông tin bổ sung
Lựa chọn Mã NXCC

NXCC-15023 220V 50 60Hz
Shipping & Delivery

Sản phẩm tương tự

Add to compare

NXC-160A – Contactor Chint

3.855.500 ₫
Chọn
Sản phẩm này có nhiều biến thể. Các tùy chọn có thể được chọn trên trang sản phẩm
Add to compare

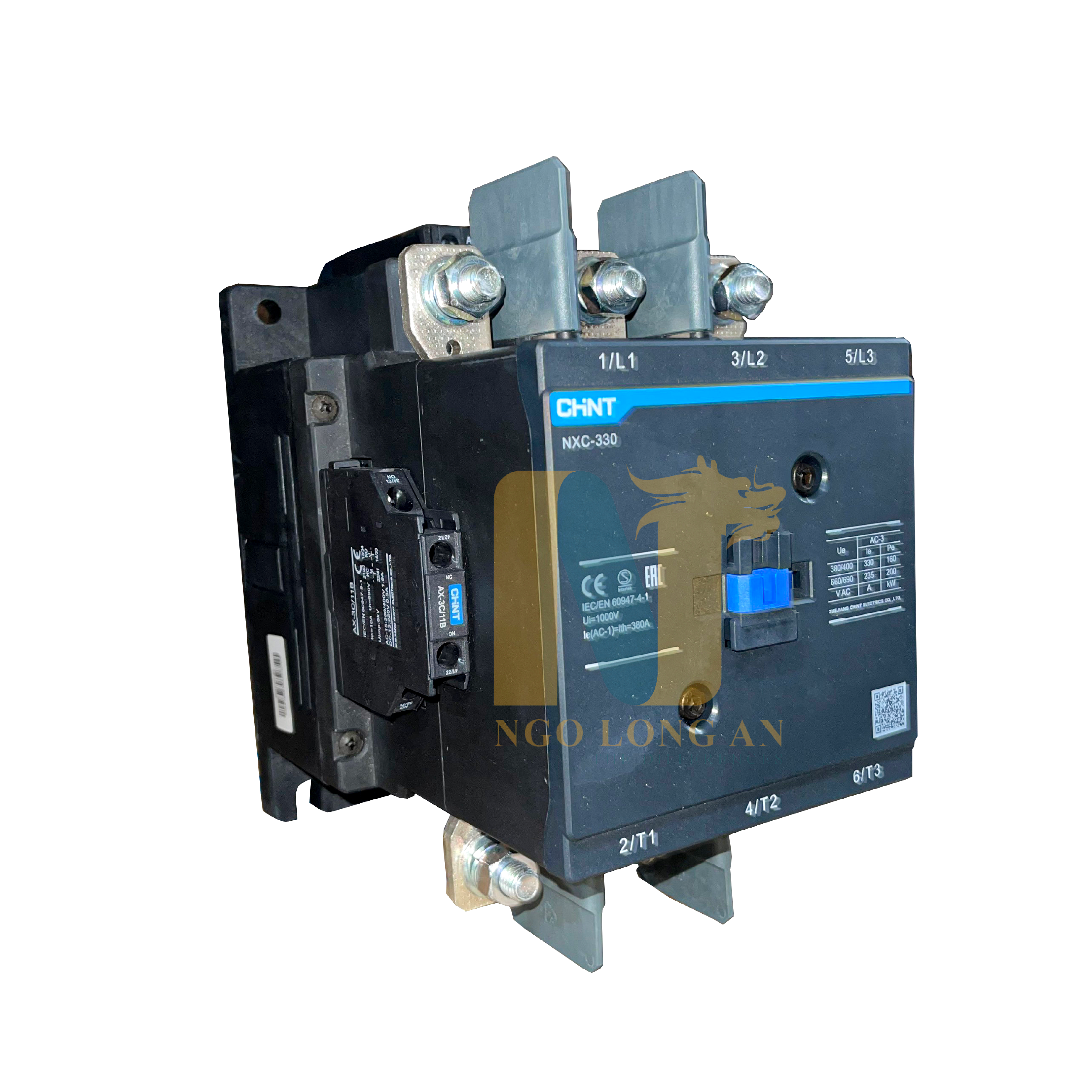

NXC-330A – Contactor Chint

Khoảng giá: từ 9.155.300 ₫ đến 10.271.800 ₫
Chọn
Sản phẩm này có nhiều biến thể. Các tùy chọn có thể được chọn trên trang sản phẩm
Add to compare

NXC-75A – Contactor Chint

Khoảng giá: từ 1.430.000 ₫ đến 1.648.900 ₫
Chọn
Sản phẩm này có nhiều biến thể. Các tùy chọn có thể được chọn trên trang sản phẩm
Add to compare

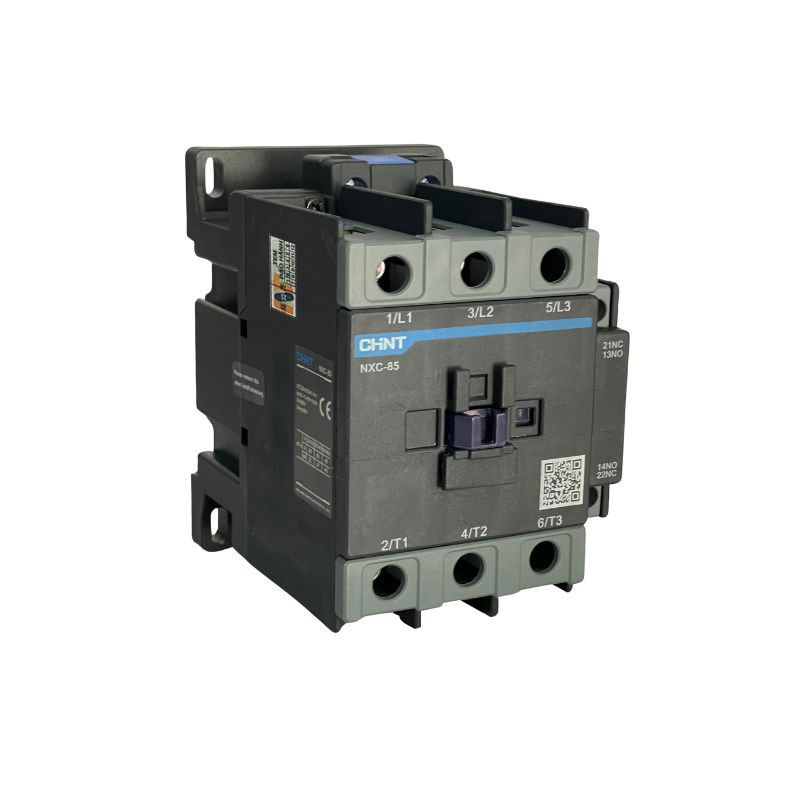

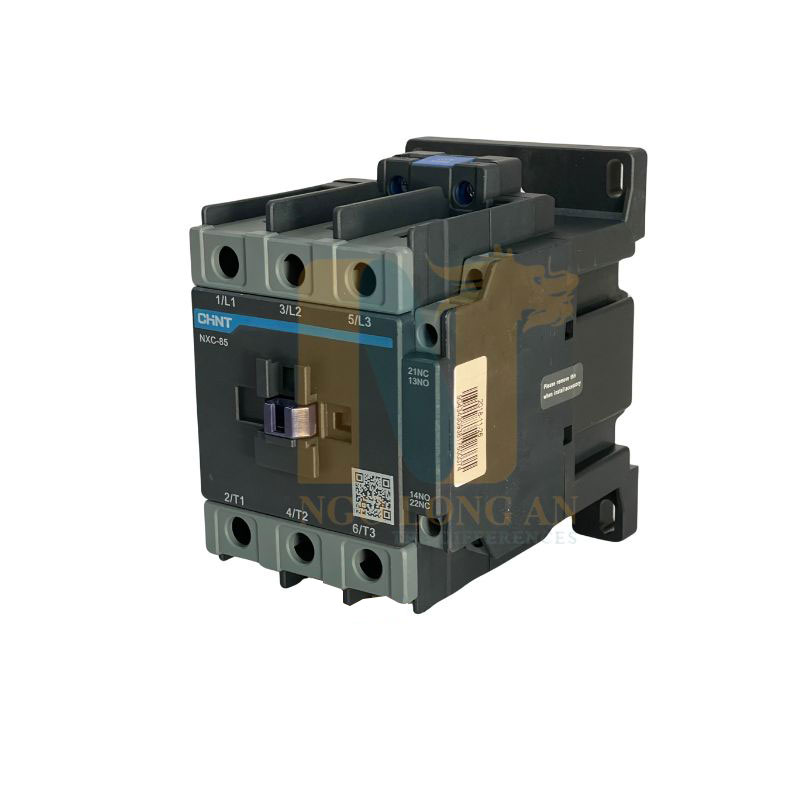

NXC-85A – Contactor Chint

Khoảng giá: từ 1.551.000 ₫ đến 1.595.000 ₫
Chọn
Sản phẩm này có nhiều biến thể. Các tùy chọn có thể được chọn trên trang sản phẩm
-30%
Add to compare

CJ20 – Contactor Tụ Bù Chint

Khoảng giá: từ 288.000 ₫ đến 6.716.800 ₫
Chọn
Sản phẩm này có nhiều biến thể. Các tùy chọn có thể được chọn trên trang sản phẩm
Hot
Add to compare

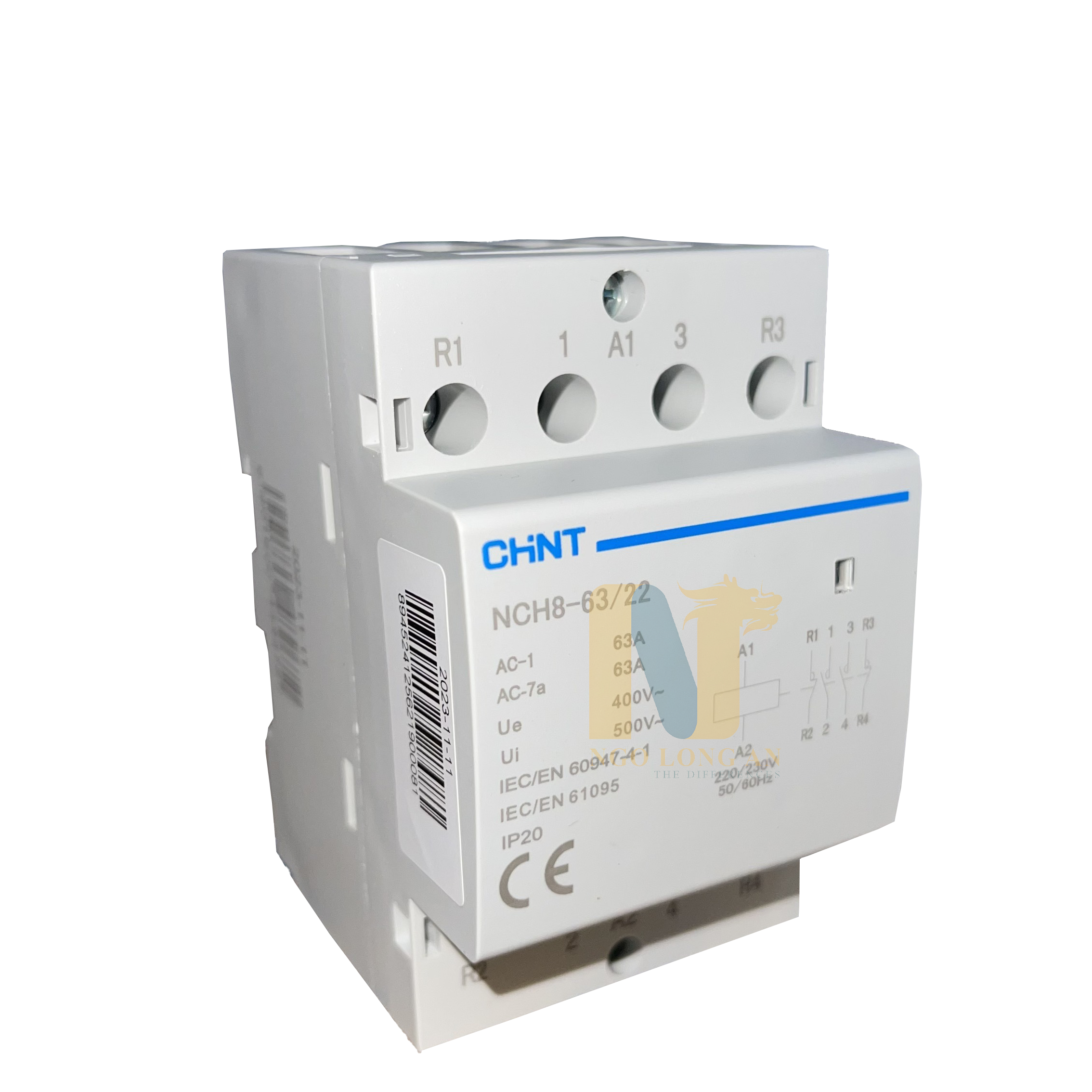

NCH8/22 – Contactor Chint
