MÁY CẮT KHÔNG KHÍ – ACB – CHINT NXA

NXA là thiết bị dùng để đóng cắt bảo vệ ngắn mạch, quá tải. ACB thì có kết cấu phức tạp, nhưng về mặt công nghệ lại tương đối đơn giản. ACB đòi hỏi bảo trì, bảo dưỡng định kỳ nghiêm ngặt. Buồng dập hồ quang thường chế tạo theo kiểu khí nén. Kết hợp với các tấm ngăn bằng thủy tinh hữu cơ. Các lá thép xẻ rãnh hình V và các cuộn dây tạo từ trường để kéo dài hồ quang.
Máy cắt không khí – ACB được dùng để cắt điện tổng phía hạ áp của trạm biến áp phân phối điện và dùng làm máy cắt chủ cho đường dây. NXA có thể chống lại nhiễu điện từ như quá điện áp sinh ra do nhiễu điện từ, quá điện áp do nhiễu môi trường hoặc hệ thống phân phối điện, Phóng tĩnh điện của sóng vô tuyến (radio, liên lạc nội bộ, radar và các loại tương tự)
Chúng có dòng điện định mức lớn, năng lực cắt dòng cũng lớn, thời gian cắt rất nhanh không lớn hơn 0.02s. ACB thường dùng để bảo vệ động cơ điện đều được. Ở dòng điện xoay chiều, dung lượng của máy cắt là 200 – 4000A.
• Kích thước khung (A): 1600, 2000, 3200, 4000
• Điện áp định mức Ue (VAC): 220/230/240/380/400/415
• Icu/Ics: 50kA – 100kA
• Tần số điện áp: 50/60Hz
• Số cực : 3P, 4P
• Phương pháp cài đặt: loại rút ra, loại cố định
• Kiểu dây: kết nối ngang phía sau
Điều kiện hoạt động và khả năng thích ứng môi trường
• Nhiệt độ hoạt động: Các đặc tính điện và cơ khí được áp dụng cho nhiệt độ môi trường -5°C – + 40°C. NXA cũng có thể hoạt động ở nhiệt độ môi trường -45°C – + 70°C
• Điều kiện bảo quản: áp dụng cho -45 ℃ -70 ℃
• NXA có thể chống lại nhiễu điện từ: Quá điện áp được tạo ra bởi nhiễu điện từ. Quá điện áp do nhiễu môi trường hoặc hệ thống phân phối điện. Phóng tĩnh điện của sóng vô tuyến (radio, intercom, radar và tương tự)
• Bộ ngắt mạch NXA đã vượt qua thử nghiệm thành công về khả năng tương thích điện từ được chỉ định theo các tiêu chuẩn sau (EMC) IEC / EN 60947-2 Phụ lục F
• Thử nghiệm có thể đảm bảo không có vấp sai và không can thiệp vào thời gian vấp
• Cấp bảo vệ: Mặt trước IP 20, mặt khác IP 00

Ngô Long Ân là nhà nhập khẩu và phân phối hàng đầu tại Việt Nam các mã hàng máy cắt không khí – ACB CHINT NXA.

Circuit breaker

• Kích thước khung (A): 1600, 2000, 3200, 4000
• Điện áp định mức Ue (VAC): 380/400/415
• Icu/Ics: 50kA – 100kA
• Tần số điện áp: 50/60Hz
• Số cực : 3P, 4P
• Phương pháp cài đặt: loại rút ra, loại cố định
• Kiểu dây: kết nối ngang phía sau

Điều kiện hoạt động và khả năng thích ứng môi trường

• Nhiệt độ hoạt động: Các đặc tính điện và cơ khí được áp dụng cho nhiệt độ môi trường -5°C – + 40°C. NXA cũng có thể hoạt động ở nhiệt độ môi trường -45°C – + 70°C
• Điều kiện bảo quản: áp dụng cho -45 ℃ -70 ℃
• NXA có thể chống lại nhiễu điện từ: Quá điện áp được tạo ra bởi nhiễu điện từ. Quá điện áp do nhiễu môi trường hoặc hệ thống phân phối điện. Phóng tĩnh điện của sóng vô tuyến (radio, intercom, radar và tương tự)
• Bộ ngắt mạch NXA đã vượt qua thử nghiệm thành công về khả năng tương thích điện từ được chỉ định theo các tiêu chuẩn sau (EMC) IEC / EN 60947-2 Phụ lục F
• Thử nghiệm có thể đảm bảo không có vấp sai và không can thiệp vào thời gian vấp
• Cấp bảo vệ: Mặt trước IP 20, mặt khác IP 00

Các mã hàng ACB mà Ngô Long Ân phân phối bao gồm:

ACB CHINT NXA

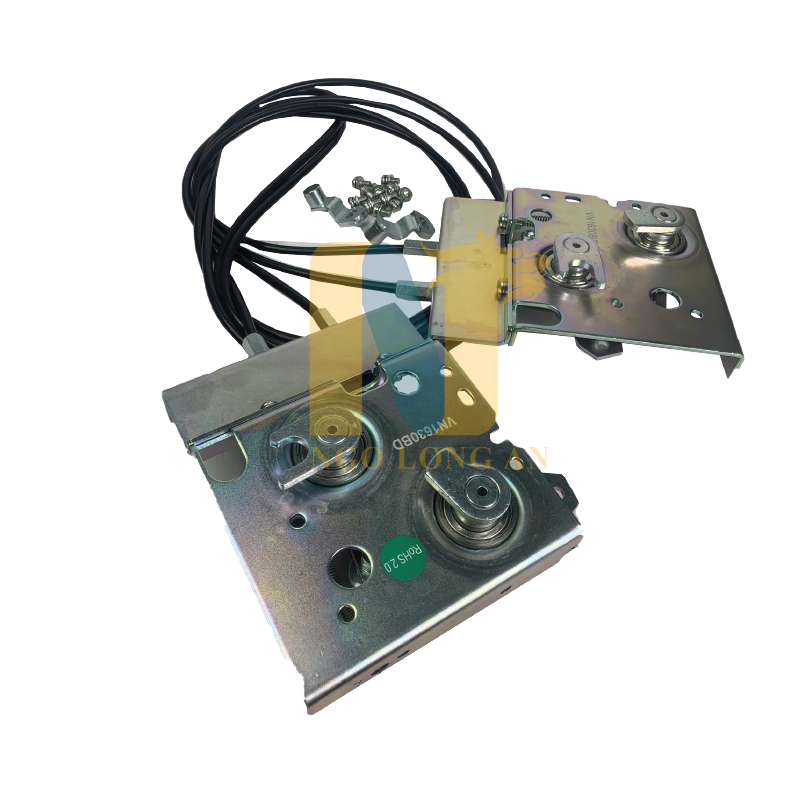

PHỤ KIỆN ACB

Máy cắt không khí hay còn được gọi tắt là ACB (Air Circuit Breaker) là thiết bị dùng để đóng cắt bảo vệ ngắn mạch, quá tải . ACB thì có kết cấu phức tạp, nhưng về mặt công nghệ lại tương đối đơn giản. ACB đòi hỏi bảo trì, bảo dưỡng định kỳ nghiêm nhặt. Buồng dập hồ quang thường chế tạo theo kiểu khí nén. Kết hợp với các tấm ngăn bằng thủy tinh hữu cơ. Các lá thép xẻ rãnh hình V và các cuộn dây tạo từ trường để kéo dài hồ quang.

Máy cắt không khí – ACB được dùng để cắt điện tổng phía hạ áp của trạm biến áp phân phối điện và dùng làm máy cắt chủ cho đường dây. Chúng có dòng điện định mức lớn, năng lực cắt dòng cũng lớn, thời gian cắt rất nhanh không lớn hơn 0.02s. ACB thường dùng để bảo vệ động cơ điện đều được. Ở dòng điện xoay chiều, dung lượng của máy cắt là 200 – 4000A.
